Directional Control দিয়ে WEH ইলেক্ট্রো হাইড্রোলিক রেক্স্রoth ভালভ
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | SJ HYD |
| সাক্ষ্যদান: | ISO9001 |
| মডেল নম্বার: | ডিবি, ডিবিডি, ডিবিডব্লিউ |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| প্যাকেজিং বিবরণ: | Carton বা কাঠের বাক্স |
| ডেলিভারি সময়: | এক মাস |
| পরিশোধের শর্ত: | T T বা L/C |
| যোগানের ক্ষমতা: | প্রতি মাসে ১০০০ pcs |
|
বিস্তারিত তথ্য |
|||
| লক্ষণীয় করা: | জলবাহী চাপ ত্রাণ ভালভ,জলবাহী নিরাপত্তা ভালভ,জলবাহী ত্রাণ ভালভ |
||
|---|---|---|---|
পণ্যের বর্ণনা

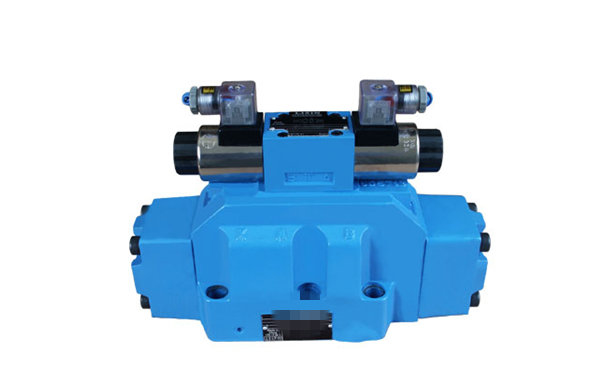

Directional Control দিয়ে WEH ইলেক্ট্রো হাইড্রোলিক রেক্স্রoth ভালভনির্দেশমূলক স্পুল ভালভ টাইপ WEH ইলেক্ট্রো-জলবাহী পরিচালিত
WEH32 বৈদ্যুতিক জলবাহী দিকনির্দেশনা নিয়ন্ত্রণ ভালভ
নির্দেশমূলক স্পুল ভালভগুলি তরল প্রবাহের শুরু, স্টপ এবং দিক নিয়ন্ত্রণ করতে ব্যবহার করা হয় এবং এইভাবে আন্দোলন বা অধিষ্ঠিত অবস্থান (সিলিন্ডার বা হাইড্রোলিক মোটর) এর দিক নির্দেশক হয়। একটি সাবপ্লেট সঙ্গে ভালভ কোনো অবস্থানে একসঙ্গে জলবাহী সার্কিট মধ্যে ইনস্টল করা যাবে।
সংযুক্ত উপরিভাগগুলি O- রিং দ্বারা বাঁধা হয় যা ভালভ দিয়ে অন্তর্ভুক্ত করা হয়।
অপারেশন বর্ণনা

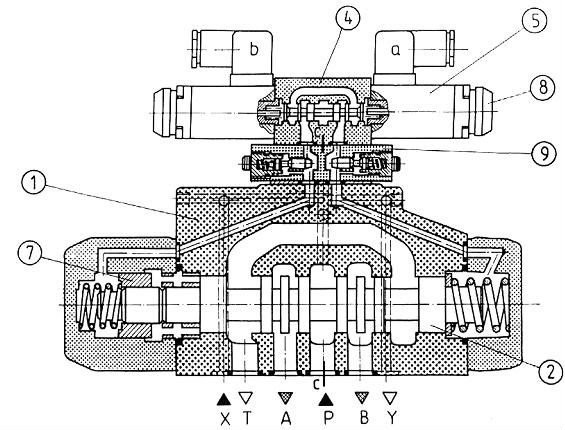

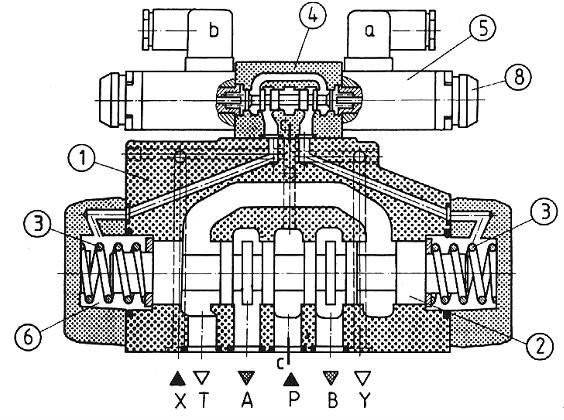

নির্দেশমূলক ভালভ নিয়ন্ত্রণ স্পুল 2 এর অবস্থান পরিবর্তন করে সুইচ করা হয় যা তার অক্ষ বরাবর চলছে বাড়ির 1 পোর্ট এ, বি, পি বা টি সংযোগ করে।
পাইলট ভালভের মাধ্যমে একটি বসন্ত চেম্বার 6 সরবরাহ করা প্রধান স্পুল পৃষ্ঠের উপর কাজ করে এবং এইভাবে প্রধান স্পুলটি তার নিরপেক্ষ অবস্থান থেকে স্থানান্তরিত হয়।
স্প্রিং 4 বা হাইড্রাইলিকভাবে কেন্দ্রীয় অবস্থানে প্রধান নিয়ন্ত্রন করা হয়, যা তরল চাপ দ্বারা প্রভাবিত হয় (পাইলট ভালভের মাধ্যমে) স্পুল সারফেস উভয়ই।
কেন্দ্রীভূত হাতা 7 সেন্টারিং ফাংশন পরিবেশন করে।
পাইলট ভালভ বৈদ্যুতিকভাবে সোলেনওডোড দ্বারা চালিত হয় 5, যা জরুরী বাটন দিয়ে সজ্জিত করা যেতে পারে 8. বিকল্প বিপ্লব বোতাম পাইলট অপারেশন করতে পারবেন
পাইলট তরল চাপ নিষ্পত্তি বজায় রাখার বজায় থাকা ছাড়া ভালভ।
নির্দেশিক ভালভ পাইলট চোকা সমন্বয় 9 দিয়ে প্রদান করা হতে পারে
প্রযুক্তিগত তথ্য
| হাইড্রোলিক তরল | খনিজ তেল, ফসফেট এস্টার | |
| প্রয়োজনীয় পরিস্রাবণ | 16 মিমি (প্রস্তাবিত 10 মিমি) | |
| তরল তাপমাত্রা পরিসীমা | 243 - 343 কে | |
| নামমাত্র তরল সান্দ্রতা | 37 mm2 এ temp এর 328 কে | |
| সান্দ্রতা পরিসীমা | 2.8 থেকে 380 মিমি 2 / সেকেন্ড | |
| সর্বোত্তম কাজ তাপমাত্রা (একটি ট্যাংক মধ্যে তরল) | 313 - 3২8 কে | |
| ওজন | সর্বোচ্চ 51 কেজি | |
সর্বাধিক অপারেটিং চাপ
- পোর্ট এ, বি, পি 35 এমএপিএ -4-এর জন্য 32, ২8 এমপিএ 4WEH 32
- পোর্ট টি 25 MPa মধ্যে
পাইলট তরল ফিরে Y = বহিরাগত
পাইলট তরল ফিরে Y = অভ্যন্তরীণ
(3-অবস্থান ভালভ বসন্ত কেন্দ্রীভূত, 2-অবস্থান ভালভ) 16 MPa
অভ্যন্তরীণ পাইলট তরল রিটার্ন
(3-অবস্থান ভালভ জলবাহী কেন্দ্রীভূত) কোন
ন্যূনতম পাইলট চাপ
পাইলট তরল সরবরাহ এক্স = বাহ্যিক
পাইলট তরল সরবরাহ এক্স = অভ্যন্তরীণ
তিন অবস্থানের দিকনির্দেশনামূলক ভালভ pst = 0.8 MPa
দুই অবস্থানের দিকনির্দেশনামূলক ভালভ বসন্ত কেন্দ্রীভূত pst = 1.0 MPa
দুই অবস্থার দিক নির্দেশনামূলক ভালভ জলবাহী PST = 0.5MPa
পাইলট তরল সরবরাহ এক্স = অভ্যন্তরীণ
স্পুল ধরনের জি, এইচ, এফ, এস, টি (প্রাক লোড ভালভ বা উপযুক্ত দ্বারা মাধ্যমে) জন্য
উচ্চ প্রবাহ হার)
সর্বোচ্চ পাইলট চাপ 25Mpa

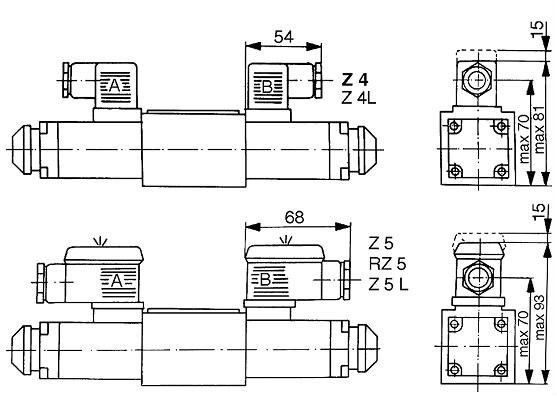

বৈদ্যুতিক সংযোগ :
